Come installare il tessuto di trazione: guida passo passo completa

Come installare il tessuto di trazione: la risposta diretta

Installazione di tessuti elastici, in particolare Tessuto di trazione in PVC — richiede una sequenza strutturata: preparazione del sito, montaggio del telaio, svolgimento e posizionamento del tessuto, tensionamento dei bordi e ancoraggio finale. Il processo non consiste semplicemente nel tenere stretto il materiale; comporta una distribuzione calcolata della tensione per prevenire deformazioni, cedimenti o guasti prematuri. Se eseguita correttamente, una tensostruttura in tessuto in PVC installata correttamente può durare dai 15 ai 25 anni con una manutenzione minima.

Sia che tu stia installando una vela ombreggiante su un cortile commerciale, una tettoia tensostruttura per un luogo di eventi all'aperto o un grande tetto a membrana architettonica, i principi fondamentali dell'installazione rimangono gli stessi. Questa guida illustra dettagliatamente ogni fase, in modo da avere un riferimento affidabile dall'inizio alla fine.

Comprendere il tessuto di trazione in PVC prima dell'installazione

Prima di prendere in mano un singolo strumento, devi comprendere il materiale con cui stai lavorando. Tessuto di trazione in PVC è un tessuto tecnico spalmato realizzato laminando cloruro di polivinile (PVC) su una griglia di filati di poliestere di base. Questa costruzione conferisce al materiale le sue proprietà chiave: elevata resistenza alla trazione, stabilità dimensionale sotto carico, resistenza ai raggi UV e impermeabilità all'acqua.

I pesi comuni dei tessuti di trazione in PVC utilizzati nelle installazioni architettoniche e commerciali vanno da Da 650 g/m² a 1.100 g/m² . I tessuti più leggeri di circa 650–750 g/m² sono adatti a strutture ombreggianti e ripari temporanei, mentre i tessuti più pesanti di 900–1.100 g/m² sono utilizzati in coperture permanenti, tettoie di stadi e tensostrutture di grandi dimensioni.

Proprietà chiave che influiscono sull'installazione

• Resistenza alla trazione: tipicamente 3.000–6.000 N/5 cm nelle direzioni di ordito e trama
• Resistenza allo strappo: importante per le strutture caricate dal vento
• Dilatazione termica: il PVC si espande e si contrae con la temperatura, che deve essere presa in considerazione nel tensionamento
• Rivestimento superficiale: alcuni tessuti sono dotati di rivestimenti PVDF o laccati che influiscono sulla loro risposta all'hardware di bloccaggio
• Cordoni di saldatura: la resistenza dei cordoni saldati in fabbrica deve essere pari o superiore 80% della resistenza del tessuto di base

Comprendere queste proprietà ti aiuta a selezionare l'hardware di tensionamento corretto, a impostare i valori di pretensionamento corretti ed a evitare di sollecitare eccessivamente il tessuto durante l'installazione.

Strumenti e materiali necessari per l'installazione del tessuto di trazione

Avere gli strumenti giusti sul posto prima dell'inizio dell'installazione fa risparmiare tempo, riduce gli errori e protegge sia il tessuto che i lavoratori coinvolti. Di seguito è riportato un elenco completo di ciò di cui avrai bisogno per un'installazione standard di tensostruttura in PVC.

Preparazione del sito: il passaggio più frettoloso della maggior parte degli installatori

Una scarsa preparazione del sito è la causa principale dei problemi di installazione. Prima che il tessuto di trazione in PVC arrivi sul posto, il telaio strutturale o i punti di ancoraggio devono essere completamente montati, controllati per la messa a piombo e il livello e confermati per corrispondere ai disegni di fabbricazione. Qualsiasi deviazione maggiore di ±5 mm dalle dimensioni di progettazione può provocare una distribuzione non uniforme della tensione sul pannello di tessuto.

Lista di controllo prima che il tessuto arrivi in loco

• Confermare che tutti gli elementi del telaio in acciaio o alluminio siano installati, piombati e saldati o imbullonati secondo i disegni tecnici
• Verificare che i basamenti in calcestruzzo o le basi di ancoraggio abbiano raggiunto la piena resistenza alla polimerizzazione (tipicamente 28 giorni per il calcestruzzo standard )
• Controllare che tutti i binari Keder o l'hardware di bloccaggio siano preinstallati sul telaio
• Misura le dimensioni diagonali dell'apertura del telaio per confermare che sia quadrata: le due diagonali dovrebbero essere all'interno 10 mm l'uno dall'altro
• Liberare l'area sotto e attorno alla struttura da detriti, oggetti appuntiti o qualsiasi cosa che possa impigliarsi o forare il tessuto durante lo srotolamento
• Controlla le previsioni del tempo: non iniziare l'installazione del tessuto se la velocità del vento supera 25 chilometri all'ora o se la pioggia è imminente
• Assicurarsi che l'attrezzatura di accesso (impalcatura, piattaforma di sollevamento a braccio o piattaforma di lavoro elevata) sia in posizione e controllata in termini di sicurezza

Un passaggio spesso trascurato è il controllo della temperatura il giorno dell’installazione. Il tessuto tenso in PVC dovrebbe idealmente essere installato quando la temperatura ambiente è compresa tra 10°C e 30°C . In condizioni molto fredde, il PVC diventa più rigido e meno flessibile, rendendo più difficile l'inserimento nei binari del keder. In condizioni molto calde, il tessuto si rilassa e può apparire allentato dopo l'installazione una volta che si raffredda.

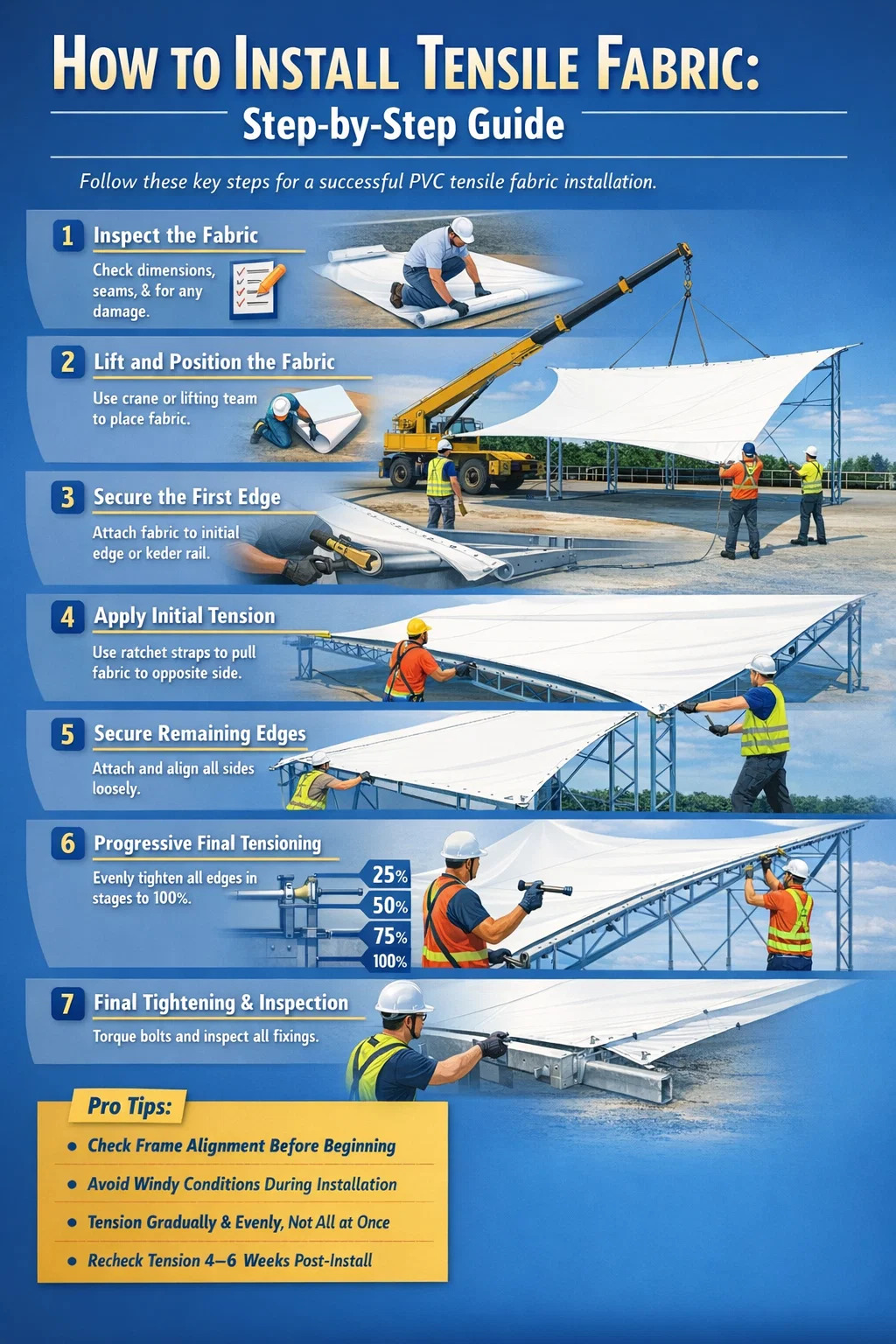

Processo di installazione passo passo per il tessuto a trazione in PVC

La seguente sequenza si applica alla maggior parte delle installazioni di tensostrutture in PVC commerciali e architettoniche. Regolare in base allo specifico sistema di fissaggio del bordo utilizzato: guida keder, morsetto per piastra o fune nel canale.

Passaggio 1: ispezionare il pannello in tessuto prima di srotolarlo

Prima di aprire il rotolo, controllare la documentazione di consegna per confermare che il pannello in tessuto corrisponda all'ordine: dimensioni corrette, qualità del materiale e posizioni dei cordoni di saldatura. Una volta aperto il rotolo, stendere il telo su un telone pulito o su un telo protettivo. Controllare eventuali danni dovuti al trasporto: tagli, segni di abrasione o cinghie deformate. Controllare che tutti i raccordi angolari, gli occhielli o i bordi keder siano intatti e posizionati correttamente.

Non trascinare il tessuto su un terreno accidentato. Anche un breve contatto con cemento o ghiaia può abradere il rivestimento in PVC, compromettendo la resistenza ai raggi UV e la durata a lungo termine.

Passaggio 2: sollevare e posizionare il tessuto sulla struttura

Per i pannelli di piccole dimensioni inferiori a circa 30 m², una squadra composta da quattro a sei operatori può sollevare e posizionare manualmente il tessuto. Per i pannelli più grandi è necessaria una gru o un sollevatore telescopico con barra di sollevamento. Attaccare le imbracature di sollevamento solo ai punti di sollevamento designati, mai al corpo in tessuto stesso.

Posiziona il tessuto sopra la struttura in modo che il bordo più lungo sia allineato con l'elemento strutturale più lungo. Ciò riduce al minimo la distanza che ciascun bordo deve percorrere per raggiungere il proprio punto di attacco, riducendo il rischio di sollecitazioni di movimentazione irregolari durante la fase successiva.

Passaggio 3: proteggere il primo bordo

Iniziare sempre con un bordo fisso o a basso movimento, in genere un bordo dritto lungo una trave di colmo o un elemento strutturale primario. Per i sistemi a binario keder, far scorrere la corda keder o la bordatura nel canale di alluminio partendo da un'estremità e procedendo verso l'altra. Usa un martello di gomma e uno strumento di spinta con bordi lisci per inserire completamente la perlina keder nella fessura senza distorcerla.

Per i sistemi con morsetto a piastra, posizionare la piega del tessuto sotto la piastra di bloccaggio, inserire i bulloni stringendoli con le dita e confermare l'allineamento prima di qualsiasi serraggio finale. In questa fase, tutti i fissaggi dovrebbero essere serrati solo a mano: il serraggio finale verrà effettuato successivamente.

Passaggio 4: applicare la tensione iniziale al bordo opposto

Con il primo bordo fissato, spostati sul bordo opposto. Attacca le cinghie a cricchetto o gli estrattori ai raccordi angolari o agli anelli di tensionamento e tira il tessuto verso il punto di attacco. L'obiettivo in questa fase non è la tensione finale, ma semplicemente rimuovere l'allentamento in modo che il tessuto sia piatto sulla struttura.

Mentre tiri, osserva la superficie del tessuto. Eventuali pieghe diagonali suggeriscono che la trazione non è uniforme. Regolare la direzione e l'entità della trazione su ciascuna cinghia in modo indipendente per mantenere diritto il pannello in tessuto. Una volta che il bordo opposto raggiunge l'hardware di fissaggio, fissalo senza stringere: con morsetti serrati a mano o con un cordone keder parzialmente inserito.

Passaggio 5: proteggere i bordi rimanenti

Con i due bordi opposti attaccati senza stringere, lavora sui restanti due bordi usando la stessa sequenza: attacca, allinea, tira leggermente e fissa senza stringere. Alla fine di questo passaggio, tutti e quattro i bordi (o tutti i bordi perimetrali per le forme complesse) dovrebbero essere fissati senza stringere alla struttura. Il tessuto apparirà ancora un po' allentato: questo è previsto ed è corretto in questa fase.

Fase 6: tensionamento finale progressivo

Questa è la fase più critica dell'intera installazione. Il tensionamento finale deve essere applicato gradualmente e uniformemente su tutti i bordi contemporaneamente, non bordo per bordo. Il metodo corretto è lavorare in passaggi incrementali : applica il 25% della tensione target a tutti i bordi, poi il 50%, poi il 75%, poi il 100%. Questo approccio progressivo garantisce che il tessuto si estenda uniformemente su tutta la sua area senza concentrazione di stress in ogni singolo punto.

Per i sistemi a binario Keder, il tensionamento finale si ottiene stringendo i bulloni di tensionamento o i tenditori integrati nei cappucci terminali del binario. Per i sistemi di bloccaggio a piastra, i bulloni vengono serrati ai valori di coppia specificati, in genere 25–40 Nm per bulloni inossidabili M10, a seconda delle specifiche dell'hardware.

Durante tutta la tensione, monitorare continuamente la superficie del tessuto. La superficie correttamente tesa di un pannello in tessuto tensologico in PVC dovrebbe essere:

• Privo di rughe da stress diagonali che attraversano il pannello
• Teso quando premuto leggermente con una mano, con una deflessione minima
• Curvo nella geometria prevista (anticlastico, sinclastico o piatto, in base al progetto)
• Privo di aree di raccolta o punti pianeggianti che consentirebbero l'accumulo di acqua

Passaggio 7: serraggio finale dei bulloni e ispezione dell'hardware

Una volta raggiunta la tensione completa, aggirare sistematicamente ogni punto di fissaggio e serrare tutti i bulloni alla coppia specificata. Utilizzare una chiave dinamometrica calibrata: indovinare al tatto non è accettabile per le installazioni strutturali. Registrare i valori di coppia applicati ad ogni punto di fissaggio per il registro di manutenzione.

Controllare che il cordone keder sia completamente e uniformemente inserito in tutti i canali del binario. Qualsiasi sezione del tallone che non sia completamente inserita creerà una concentrazione di sollecitazioni localizzate che può portare a rotture di strappo dei bordi, in particolare sotto carico di vento.

Sistemi di fissaggio per tensotessi: quale utilizzare

La scelta del sistema di fissaggio del bordo influisce in modo significativo sia sul processo di installazione che sulle prestazioni a lungo termine della tensostruttura. Ecco una ripartizione dei sistemi più comuni utilizzati con i tessuti tensili in PVC.

Per installazioni di tessuti di trazione in PVC commerciali e architettonici a lungo termine, il sistema a binario keder è generalmente la scelta preferita perché distribuisce i carichi sui bordi in modo continuo lungo l'intero perimetro anziché concentrare lo stress in punti di fissaggio discreti. Ciò si traduce direttamente in una maggiore durata del tessuto e in una riduzione del rischio di strappi dei bordi.

Errori comuni durante l'installazione della tensostruttura e come evitarli

Anche i team di installazione esperti commettono errori evitabili. Comprendere gli errori più frequenti fa risparmiare tempo, denaro e potenzialmente il pannello in tessuto stesso.

Sovratensione

Tirare il tessuto più stretto rispetto alle specifiche di progetto non lo rende più resistente: accelera la deformazione da scorrimento nel rivestimento in PVC, sollecita i cordoni di saldatura oltre la loro capacità di progetto e sovraccarica la struttura di supporto. I valori di pretensione di progetto per i tessuti architettonici in PVC rientrano generalmente nell'intervallo di 1,5–3,0 kN/m . Lavorare sempre in base alle specifiche tecniche e non al giudizio visivo.

Tendere un bordo alla volta

Il tensionamento completo di un bordo prima che gli altri siano fissati costringe quel singolo bordo a sostenere asimmetricamente tutto il carico di pretensione iniziale. Ciò distorce la geometria del tessuto e crea tensioni residue irregolari. Fissare sempre tutti i bordi senza stringere prima di iniziare il tensionamento finale e tensionare sempre con passaggi incrementali su tutti i bordi.

Installazione in caso di vento forte

A Tessuto di trazione in PVC il pannello con una superficie di 50 m² si comporta come una grande vela nel vento. A 30 km/h, il carico dinamico su un pannello parzialmente fissato può superare la capacità di tenuta manuale di una squadra di quattro persone. Gli incidenti di installazione legati al vento sono una delle principali cause sia di danni ai tessuti che di infortuni ai lavoratori nei cantieri delle tensostrutture.

Orientamento errato del tessuto

La maggior parte dei tessuti tensili in PVC hanno proprietà di trazione diverse nelle direzioni dell'ordito (longitudinale) e della trama (trasversale). Il progetto tecnico specifica quale direzione dovrebbe allinearsi con il percorso del carico primario. L'installazione del tessuto ruotato di 90° rispetto all'orientamento di progettazione può ridurre significativamente le prestazioni strutturali. Confermare sempre l'orientamento rispetto al disegno di fabbricazione prima di fissare qualsiasi bordo.

Saltare il controllo del ritensionamento

Il nuovo tessuto di trazione in PVC subisce un periodo di assestamento durante le prime settimane dopo l'installazione. I fili di base in poliestere si assestano leggermente sotto carico e il tessuto si rilasserà di circa 2–5% del suo valore di pretensione iniziale. Un controllo e una regolazione della ritensione a 4–6 settimane dopo l'installazione è una pratica standard e dovrebbe essere inclusa in ogni contratto di installazione.

Considerazioni speciali per tensostrutture in tessuto in PVC di grandi dimensioni

Strutture con campate libere eccedenti 15 metri introdurre ulteriore complessità che va oltre la sequenza di installazione standard sopra descritta.

Giunzione di pannelli e saldatura sul campo

Il tessuto di trazione in PVC è prodotto generalmente in rotoli Larghezza da 1,5 a 5 metri . Le tettoie molto grandi richiedono che più pannelli siano saldati insieme in fabbrica prima della consegna. Per strutture estremamente grandi in cui i pannelli saldati in officina sono troppo grandi per essere trasportati, potrebbe essere necessaria la saldatura sul campo utilizzando apparecchiature di saldatura ad aria calda. Le saldature sul campo richiedono condizioni controllate: temperatura, umidità e pulizia della superficie influiscono tutti sulla qualità della saldatura. Una saldatura ad aria calda del PVC eseguita correttamente raggiunge una forza di adesione di 90–95% della resistenza del tessuto di base .

Cavi di supporto intermedio e bordi di catenaria

Le tensostrutture di grandi dimensioni spesso incorporano cavi catenari in acciaio inossidabile lungo i bordi liberi o le linee di supporto intermedie. L'interazione tra la tensione del cavo e la tensione del tessuto richiede una regolazione coordinata durante l'installazione. I cavi vengono pretensionati a valori specificati utilizzando tenditori e la tensione del tessuto è calibrata rispetto alla geometria del cavo. Ciò richiede la supervisione tecnica e non è un compito per lavoratori non addestrati.

Installazione graduale per gruppi a più pannelli

Quando un tetto di grandi dimensioni è costituito da più pannelli adiacenti, l'installazione deve seguire una sequenza definita per evitare che i pannelli completati vengano deformati dal tensionamento dei pannelli adiacenti. Tipicamente l'installazione procede dal centro della struttura verso l'esterno, oppure dal punto più alto verso il basso, a seconda della geometria strutturale.

Lista di controllo per l'ispezione post-installazione

Una volta completata l'installazione, effettuare un'ispezione approfondita prima di approvare il progetto. Questo tutela sia l'installatore che il cliente documentando lo stato della struttura al momento della consegna.

1. Percorri l'intero perimetro e ispeziona ogni punto di fissaggio: seduta del keder, coppia del bullone della piastra o seduta della fune nel canale
2. Controllare la superficie del tessuto da terra per individuare eventuali pieghe, aree di tensione irregolare o distorsioni visibili
3. Ispezionare tutte le giunzioni di saldatura per individuare delaminazione o formazione di bolle: qualsiasi giuntura che può essere staccata a mano non ha funzionato e necessita di riparazione
4. Verificare che tutti i punti di drenaggio e i punti bassi nella geometria del tessuto dirigano correttamente l'acqua lontano dalla struttura
5. Verificare che nessun bordo del tessuto sia a diretto contatto con l'acciaio o con spigoli vivi che potrebbero provocare nel tempo abrasioni
6. Fotografa tutti i punti di fissaggio e la struttura complessiva installata per la documentazione del progetto
7. Registrare tutti i valori di coppia applicati, i materiali utilizzati e le condizioni ambientali durante l'installazione nel file di manutenzione
8. Fornire al cliente le istruzioni di cura e manutenzione del produttore per lo specifico tessuto di trazione in PVC installato

Programma di manutenzione per proteggere il vostro investimento nel tessuto tensoriale in PVC

L'installazione è l'inizio, non la fine del lavoro. Un programma di manutenzione strutturato prolunga significativamente la vita utile delle tensostrutture. La tabella seguente illustra gli intervalli di manutenzione consigliati per le installazioni commerciali di tensostrutture in PVC.

Per la pulizia delle superfici utilizzare solo soluzioni detergenti a pH neutro e compatibili con il PVC. Evitare idropulitrici dirette verso cordoni di saldatura o componenti di fissaggio: l'acqua ad alta pressione prolungata può forzare l'acqua sotto i morsetti della piastra e accelerare la corrosione. Per la pulizia ordinaria è sufficiente una spazzola morbida con detergente neutro diluito, seguita da un risciacquo con acqua pulita.

Quando chiamare uno specialista: limiti dell'installazione fai da te del tessuto di trazione

Non tutti i progetti di tensostrutture sono adatti per l'autoinstallazione o per appaltatori generali senza esperienza specifica. Le seguenti situazioni richiedono il coinvolgimento di un installatore specializzato di tensostrutture o di un ingegnere strutturale:

• Qualsiasi struttura con una luce netta superiore 10 metri
• Strutture in zone ventose o ambienti costieri dove la corrosione e il carico del vento richiedono input ingegneristici specifici
• Qualsiasi installazione che richieda la saldatura sul campo di pannelli in tessuto di trazione in PVC in loco
• Strutture sopra spazi pubblici come marciapiedi, parcheggi, stadi o aree di transito in cui il cedimento strutturale avrebbe gravi conseguenze
• Progetti che richiedono la certificazione ingegneristica per l'approvazione del consiglio o la conformità ai permessi di costruzione
• Qualsiasi lavoro di ritensionamento o riparazione in cui la documentazione di installazione originale non è disponibile

Assumere uno specialista per installazioni complesse non è solo una questione di qualità, ma anche di responsabilità. Se una struttura crolla e ferisce qualcuno, l'assenza di documentazione tecnica e di installazione qualificata crea una significativa esposizione legale e assicurativa per il proprietario dell'edificio.
