Quali sono i diversi tipi di tessuto resistente?

Il tessuto di trazione è disponibile in diversi tipi distinti, ciascuno progettato per esigenze prestazionali specifiche. Le categorie principali sono Tessuto resistente alla trazione in PVC, tessuto PTFE (politetrafluoroetilene), pellicola ETFE (etilene tetrafluoroetilene), tessuto ombreggiante HDPE e fibra di vetro rivestita in silicone . Tra questi, il tessuto tenso-tessile in PVC domina il mercato globale – rappresentando circa il 60-70% di tutte le installazioni di membrane architettoniche – grazie al suo rapporto costo-efficacia, all’ampia gamma di colori e alle prestazioni strutturali affidabili in diversi climi. Comprendere ogni tipo è essenziale prima di impegnarsi in qualsiasi progetto di tensostruttura, che si tratti di una tettoia, del tetto di uno stadio o di una facciata a membrana a lunga campata.

Tessuto di trazione in PVC : Lo standard del settore

Il tessuto a trazione in PVC è realizzato rivestendo una griglia di filato di poliestere di base - la tela - su entrambi i lati con pasta di cloruro di polivinile. Il risultato è una membrana composita che combina la resistenza alla trazione del poliestere tessuto con l'impermeabilità, la resistenza chimica e la flessibilità estetica del PVC. I pannelli in tessuto tenace in PVC standard hanno resistenze alla trazione che vanno da 3.000 N/5 cm a oltre 10.000 N/5 cm , a seconda del numero di fili e del peso del rivestimento.

In termini pratici, una membrana in PVC di grado 6 (circa 1.050 g/m²) è abbastanza resistente da sopportare carichi dinamici di neve e vento di 1,5–2,5 kPa senza deformazioni permanenti. Tale coefficiente di carico copre la stragrande maggioranza delle architetture commerciali e pubbliche nei climi temperati.

Trattamenti superficiali su tessuto in PVC

I rivestimenti in PVC grezzo attirano la polvere sospesa nell'aria e i detriti organici, che macchiano gradualmente la membrana e riducono la trasmissione della luce. I produttori affrontano questo problema con finiture laccate, vernici acriliche, finiture in polivinilidene fluoruro (PVDF) e laminati PVDF/Tedlar. Una membrana in PVC laccata PVDF trattiene oltre il 90% della sua luminosità bianca originale dopo 10 anni di esposizione esterna, rispetto a circa il 70–75% per il PVC non trattato con la stessa grammatura. Per i progetti vicino a zone industriali o aree costiere dove la deposizione di sale e sostanze inquinanti è intensa, la scelta di uno strato superiore in PVDF o Tedlar aggiunge circa l’8-15% al ​​costo del materiale, ma riduce drasticamente la frequenza di pulizia da due volte all’anno a una volta ogni tre o quattro anni.

Durata e riciclabilità del tessuto in PVC

Un'installazione ben specifica del tessuto di trazione in PVC garantisce in genere una durata di servizio di 15-25 anni prima che il degrado del rivestimento comprometta le prestazioni antincendio o l’integrità strutturale. Le membrane in PVC a fine vita possono essere riciclate attraverso diversi programmi europei di ritiro: ad esempio, il processo Texyloop converte le membrane in poliestere rivestite in PVC usate in granulato di PVC equivalente vergine e recupera la tela di poliestere per il ritrattamento. Questo approccio a circuito chiuso riduce l’impronta di carbonio del ciclo di vita di circa il 30-40% rispetto allo smaltimento in discarica.

Fibra di vetro rivestita in PTFE: l'opzione Premium di lunga durata

La fibra di vetro rivestita in PTFE (politetrafluoroetilene), spesso commercializzata con marchi come Tenara o Sheerfill, rappresenta la fascia alta del mercato dei tessuti tensili. Il materiale di base è un filato di fibra di vetro intrecciato, che non è combustibile per natura, e il rivestimento in PTFE fornisce una superficie a bassissimo attrito e chimicamente inerte. Le membrane in PTFE hanno aspettative di durata di servizio di 30-50 anni , con alcune installazioni degne di nota come il Terminal Haj di Jeddah (completato nel 1981) che ora superano i quattro decenni di servizio continuo.

La superficie non porosa del PTFE è efficacemente autopulente: la pioggia lava via le particelle sospese nell'aria senza lasciare macchie. I valori di trasmissione della luce sono generalmente compresi tra il 5% e il 20%, conferendo alle strutture in PTFE una qualità di luce diurna luminosa e diffusa senza abbagliamento. Una limitazione è il costo: la fibra di vetro rivestita in PTFE in genere costa da tre a cinque volte il costo per metro quadrato del tessuto di trazione in PVC standard — che lo rende più appropriato per strutture permanenti di riferimento piuttosto che per installazioni stagionali o temporanee.

La prestazione al fuoco è un vantaggio chiave. Il PTFE/fibra di vetro è classificato come non combustibile nella maggior parte dei codici edilizi nazionali, il che semplifica notevolmente l'autorizzazione per spazi pubblici chiusi come atri commerciali, terminal aeroportuali e tetti di stadi.

Pellicola ETFE: trasparenza e prestazioni leggere

L'ETFE (etilene tetrafluoroetilene) non è tecnicamente un tessuto ma una pellicola di fluoropolimero termoplastico. È inclusa nella famiglia delle membrane tensili perché viene tagliata, saldata e tensionata utilizzando principi strutturali comparabili. Un singolo strato di pellicola in ETFE pesa appena 150–350 g/m² - circa l'1% del peso di un pannello di vetro equivalente - che riduce drasticamente i requisiti di carico strutturale primario e apre possibilità di luce che il vetro non può ottenere economicamente.

ETFE ottiene risultati valori di trasmissione della luce del 90–95% per un singolo strato , rendendolo la scelta preferita quando la priorità progettuale è la massima luce naturale. Il Centro Acquatico Nazionale di Pechino (il "Cubo d'Acqua"), completato per le Olimpiadi del 2008, ha utilizzato oltre 100.000 m² di pannelli per cuscini in ETFE e rimane uno degli esempi più citati della traslucenza e della versatilità strutturale del materiale.

La pellicola in ETFE viene generalmente installata come sistema di cuscini gonfiati multistrato anziché come membrane a tensione singola. La pressione dell'aria mantenuta tra gli strati fornisce isolamento (valori U di 1,5–2,8 W/m²K per sistemi a due strati) e rigidità strutturale. Tuttavia, i sistemi di gonfiaggio meccanico richiedono contratti di manutenzione e compressori di riserva, aggiungendo complessità operativa rispetto alle membrane statiche in PVC o PTFE.

Tessuto ombreggiante in HDPE: progettato per il controllo solare

Il telo ombreggiante in polietilene ad alta densità (HDPE) occupa una nicchia distinta all'interno delle strutture in tessuto a trazione. A differenza del tessuto di trazione in PVC o delle membrane in PTFE, il tessuto ombreggiante in HDPE è una struttura a trama aperta o a maglia progettata specificamente per bloccare la radiazione solare consentendo al contempo il movimento dell'aria. I tessuti ombreggianti in HDPE sono disponibili con fattori di ombreggiatura dal 30% al 95% , consentendo una calibrazione precisa della riduzione del guadagno solare rispetto alla ventilazione naturale.

Ciò rende l’HDPE il materiale dominante per parcheggi, parchi giochi, strutture ombreggianti agricole e aree di ospitalità all’aperto nei climi caldi. Una tettoia in HDPE con fattore di ombreggiatura del 90% sopra un parcheggio a Dubai o Phoenix può ridurre la temperatura superficiale dei veicoli parcheggiati di 20–30°C rispetto all'asfalto non ombreggiato, riducendo significativamente la temperatura interna dell'abitacolo e il carico dell'aria condizionata. La resistenza alla trazione del tessuto ombreggiante in HDPE è inferiore a quella delle membrane architettoniche rivestite – in genere 1.500–4.500 N/5 cm – quindi i progetti strutturali devono tenerne conto quando si specifica la resistenza al sollevamento del vento e al carico di neve.

Il tessuto ombreggiante in HDPE è stabilizzato ai raggi UV durante la produzione e garantisce qualità commerciale Garantisce 10 anni di stabilità ai raggi UV . La struttura aperta porosa fa sì che il tessuto non raccolga acqua stagnante, eliminando i carichi di ristagno che devono essere considerati con il tessuto impermeabile in PVC in installazioni a bassa pendenza.

Fibra di vetro rivestita in silicone: applicazioni di nicchia ad alta temperatura

Le membrane in fibra di vetro rivestite in silicone sono il tipo di tessuto resistente meno comune nell'architettura generale, ma svolgono un ruolo fondamentale negli ambienti ad alta temperatura e di lavorazione alimentare. Il rivestimento in elastomero siliconico rimane stabile Da -60°C a 230°C in continuo , con picchi a breve termine tollerati fino a 300°C. Questo intervallo termico supera di gran lunga i limiti operativi del tessuto di trazione in PVC (tipicamente valutato a 70°C in servizio continuo) e rende il silicone/fibra di vetro la scelta predefinita per tettoie su forni industriali, coperture di fonderia e zone di scarico del calore negli impianti di produzione.

I rivestimenti in silicone sono anche sicuri per gli alimenti, non tossici e resistenti alla maggior parte degli acidi, alcali e detergenti utilizzati nella produzione alimentare. Queste proprietà hanno portato a una crescente adozione nelle tensostrutture dei tetti dei mercati alimentari e degli impianti di lavorazione, dove la pulizia frequente con vapore ad alta pressione è una routine. Il compromesso è il costo: la fibra di vetro rivestita in silicone è molto più costosa del tessuto resistente alla trazione in PVC e persino delle membrane in PTFE in alcune configurazioni.

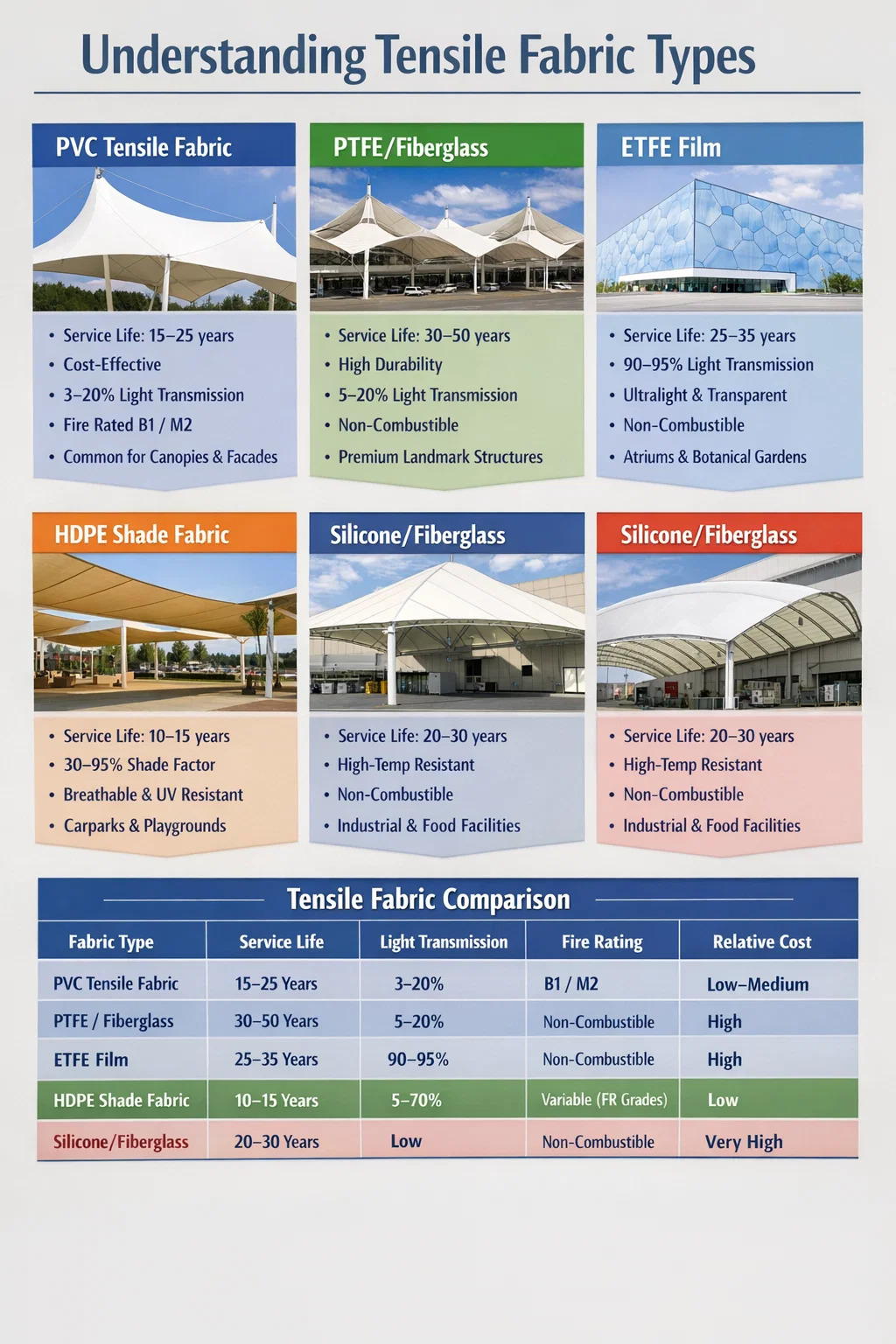

Confronto testa a testa di tutti i tipi di tessuti tensili

La tabella seguente riassume le prestazioni chiave e gli attributi commerciali di ciascun principale tipo di tessuto tensologico per facilitare le decisioni sulle specifiche.

In che modo differiscono i gradi del tessuto di trazione in PVC

Non tutti i tessuti tensili in PVC sono uguali. Il mercato viene segmentato in classi di peso, comunemente da Grado 2 a Grado 9, e all'interno di ciascuna classe i livelli di qualità variano in modo significativo in base alla struttura della tela, alla formulazione del composto in PVC e alla tecnologia del rivestimento superiore. Ecco come si suddividono i voti chiave nell'applicazione pratica:

• Grado 2–3 (400–600 g/m²): Sale espositive leggere, tendoni per eventi temporanei, vele ombreggianti a breve termine. Resistenza alla trazione tipicamente 2.500–4.000 N/5 cm. Non consigliato per strutture permanenti in zone ventose.
• Grado 5–6 (750–1.100 g/m²): Il cavallo di battaglia dell'architettura commerciale: tettoie tensologiche, passaggi pedonali, pensiline per il transito e rivestimenti di facciate. Resistenza alla trazione 5.000–7.500 N/5 cm. Durata di servizio generalmente stimata di 15-20 anni con rivestimento in PVDF.
• Grado 8–9 (1.200–1.600 g/m²): Tetti di stadi, snodi di trasporto di grandi dimensioni, facciate tese che sopportano pressioni del vento superiori a 2 kPa. Resistenza alla trazione 9.000–12.000 N/5 cm. Spesso specificato con laminato Tedlar per la massima resistenza agli agenti atmosferici e longevità.

Anche l’architettura della tela all’interno del PVC è importante. Una tela ad armatura semplice offre una resistenza alla trazione uniforme in entrambe le direzioni di ordito e trama, preferita per strutture a membrana precompresse biassialmente. Una tela con trama a giro inglese o con filato inserito offre una maggiore resistenza in una direzione e viene utilizzata in applicazioni di trazione unidirezionale come le tettoie con volta a botte.

Standard di prestazione al fuoco per tessuti in tensione

La prestazione al fuoco è un fattore di specifica non negoziabile per qualsiasi tensostruttura chiusa o semichiusa. Gli standard variano in base alla regione:

• Europa: Classificazione di reazione al fuoco EN 13501-1. Il tessuto tensoriale in PVC con trattamento FR raggiunge generalmente la Classe B-s2, d0 o la Classe C-s2, d0. PTFE ed ETFE raggiungono la Classe A2-s1, d0 (non combustibile).
• Francia: Sistema di classificazione M. Il tessuto tenditore in PVC con trattamento adeguato raggiunge M2 (ritardante di fiamma), richiesto per gli spazi pubblici coperti.
• Stati Uniti: NFPA 701 e ASTM E84. Le membrane architettoniche in PVC di qualità raggiungono un indice di propagazione della fiamma di Classe A (FSI ≤ 25).
• Australia/Nuova Zelanda: AS/NZS 1530.3. Il tessuto tensologico in PVC utilizzato negli edifici di assemblaggio di Classe 9 richiede in genere un indice di ignibilità ≤ 6 e un indice di diffusione della fiamma ≤ 0.

Gli additivi ritardanti di fiamma nei tessuti tensili in PVC sono incorporati nella fase di composizione e non applicati come rivestimento superficiale , il che significa che le prestazioni FR non diminuiscono dopo la pulizia o l'abrasione. Questa è una distinzione fondamentale da verificare quando si esaminano le schede tecniche dei prodotti: i trattamenti ignifughi applicati in superficie su membrane economiche si degradano nel tempo e perdono la conformità alla certificazione.

Caratteristiche acustiche e termiche dei tipi di tessuti tensili

Le prestazioni acustiche vengono spesso trascurate durante la scelta dei materiali, ma diventano critiche negli spazi pubblici coperti. Il tessuto tensilino in PVC è una superficie riflettente – i coefficienti di assorbimento acustico (αw) variano tipicamente da 0,05 a 0,15 – il che significa che il rumore riverberante si accumula in ambienti coperti da membrana a meno che non siano integrati rivestimenti assorbenti o pannelli acustici secondari. I team di progettazione dello stadio utilizzano regolarmente un rivestimento acustico secondario in tessuto tensilino in PVC perforato con uno strato di imbottitura isolante per ridurre i tempi di riverbero nelle tribune coperte da 3–5 secondi al target di 1,5–2 secondi per l'intelligibilità del parlato.

Le prestazioni termiche del tessuto di trazione in PVC monostrato sono modeste. Una membrana in PVC standard da 900 g/m² ha un valore U di circa 5,5–6,5 W/m²K , fornendo da solo un isolamento minimo. I sistemi in PVC a doppio strato con intercapedine d'aria o riempimento isolante possono raggiungere valori U di 1,5–3,0 W/m²K, rendendoli utilizzabili per spazi chiusi stagionalmente. I sistemi a cuscino in ETFE, al contrario, raggiungono valori U di 1,0–2,0 W/m²K con sistemi a due strati e inferiori a 1,0 W/m²K con tre o più strati più riempimento di argon.

La riflettanza solare è un altro driver termico. Un tessuto tenace in PVC bianco con rivestimento in PVDF può raggiungere valori di riflettanza solare di 0,65–0,75 (TSR), riducendo sostanzialmente il guadagno di calore solare sotto la tettoia rispetto alle opzioni in PVC più scure (TSR 0,10–0,30) o alle coperture in metallo nudo (TSR 0,20–0,40). Si tratta di un vantaggio significativo in termini di efficienza energetica per gli spazi ricettivi all’aperto che cercano ombra senza eccessivo accumulo di calore.

Tecnologie di cucitura e giunzione per tessuti in tensione in PVC

L'integrità strutturale di una membrana tensile è affidabile quanto lo sono le sue cuciture. I pannelli in tessuto di trazione in PVC vengono uniti utilizzando due metodi principali:

• Saldatura ad alta frequenza (HF): Un campo elettromagnetico fa oscillare le molecole di PVC sulla linea di giunzione, generando calore che fonde i due strati in un legame omogeneo. Le saldature HF eseguite correttamente raggiungono una resistenza della giunzione di 85-100% della membrana madre , ciò significa che la cucitura non crea un punto debole strutturale. Questo è lo standard industriale per tutta la fabbricazione commerciale di tessuti di trazione in PVC.
• Saldatura ad aria calda: Un flusso di aria riscaldata (250–400°C) ammorbidisce le superfici in PVC, che vengono poi pressate insieme sotto la pressione dei rulli. Utilizzato per riparazioni in loco e geometrie di giunzioni curve o irregolari dove le piastre di saldatura HF non possono raggiungere. La resistenza della cucitura è tipicamente pari al 75–90% del tessuto principale.

La fibra di vetro rivestita in PTFE non può essere saldata ad HF perché la base in fibra di vetro non risponde all'eccitazione elettromagnetica e il rivestimento in PTFE è termicamente stabile e non fusibile al di sotto di 327°C. Invece, i pannelli in PTFE vengono uniti meccanicamente utilizzando barre di bloccaggio in acciaio rivestite in PTFE e giunti sovrapposti imbullonati, che richiedono sovrapposizioni di giunzioni più ampie (tipicamente 50–100 mm contro 15–25 mm per le saldature in PVC HF) e aggiungono complessità di fabbricazione.

La terminazione dei bordi del tessuto tensoriale in PVC utilizza diverse strategie: corda nel canale (un cavo d'acciaio rivestito in PVC incorporato in un orlo saldato che aggancia un profilo continuo di estrusione di alluminio), corda con bulloni (un cordone rotondo continuo lungo il perimetro del pannello) e connessioni piastra-bullone per i punti di ancoraggio concentrati con il carico più elevato. La scelta della terminazione del bordo influisce sia sul dettaglio visivo dell'installazione finita che sulla capacità massima di trasferimento del carico su ciascun ancoraggio.

Scegliere il tessuto tensologico giusto per il tuo progetto

L'albero decisionale per le specifiche delle tensostrutture segue generalmente questa logica:

1. Budget e durata del progetto: Se la durata di progetto è inferiore a 20 anni o il budget è limitato, il tessuto tensiliario in PVC con finitura PVDF è quasi sempre la risposta corretta. Per strutture simbolo di 30 anni, PTFE o ETFE di alta qualità giustificano il premio.
2. Requisiti di luce: Massima luce naturale? Specificare il film in ETFE. Luce diurna diffusa controllata? PVC o PTFE bianco o chiaro. Esclusione solare con ventilazione? Tessuto ombreggiante in HDPE.
3. Requisiti di classificazione al fuoco: Controlla i requisiti del codice edilizio locale per la classe di occupazione. Se la classificazione non combustibile è obbligatoria (EN A2 o equivalente), PTFE o ETFE sono le uniche opzioni di membrana. Se la Classe B o C è accettabile, è idoneo il tessuto tensiliario in PVC con trattamento FR integrale.
4. Esposizione ambientale: Alto inquinamento o esposizione al sale sulla costa? Dai la priorità al rivestimento in PVDF o Tedlar sul PVC oppure seleziona il PTFE per un aspetto che non richiede manutenzione. Zona industriale ad alta temperatura? Specificare fibra di vetro rivestita in silicone.
5. Luce strutturale e carico: Per luci superiori a 40–50 me carichi dinamici elevati, l'analisi ingegneristica strutturale guiderà la selezione del peso del tessuto. Collaborare tempestivamente con il produttore della membrana per confermare che il tipo di tessuto tensilino in PVC scelto soddisfi i valori di sollecitazione calcolati in tutti i punti di connessione.

Nessun singolo tipo di tessuto resistente domina tutte le applicazioni. Tuttavia, per la combinazione di prestazioni strutturali, versatilità di progettazione, efficienza in termini di costi e caratteristiche pratiche di installazione, Il tessuto di trazione in PVC rimane il materiale più ampiamente applicabile sul mercato , al servizio di progetti, dalle tettoie temporanee del mercato ai tetti permanenti di molte migliaia di metri quadrati. Comprendere l'intera gamma di tipologie - e dove si colloca il tessuto tensologico in PVC all'interno di tale spettro - offre ai progettisti e ai project manager le basi per prendere decisioni sicure e conformi alle specifiche fin dalle prime fasi della progettazione.
